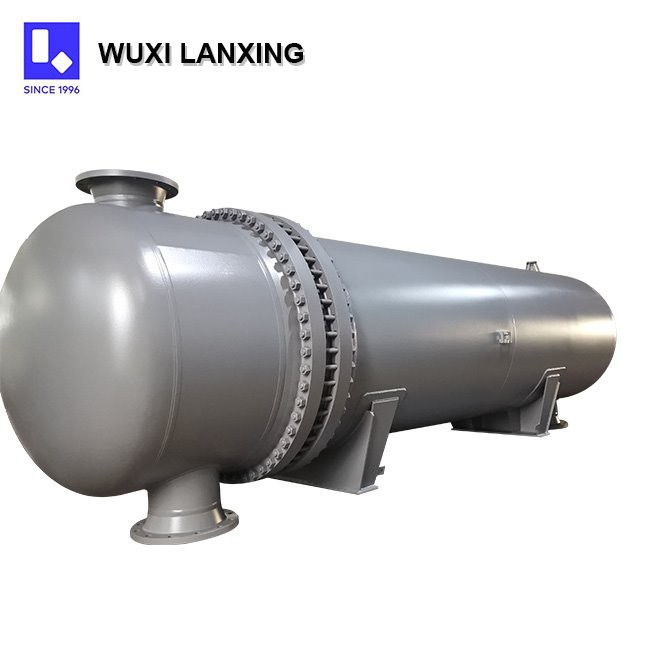

Кожухотрубні теплообмінники

вступ

Кожухотрубні теплообмінники складаються з оболонки, пучка труб теплопередачі, трубної решетки, перегородки (перегородки) і трубної коробки. Оболонка здебільшого циліндрична з трубним пучком всередині, і обидва кінці трубного пучка закріплені на трубній пластині. Рідина, що тече в трубі, є холодною та гарячою, називається рідиною з боку труби; інший, що витікає ззовні трубки, називається рідиною з боку оболонки. Щоб підвищити коефіцієнт теплопередачі рідини поза трубою, в оболонці зазвичай встановлюють кілька перегородок. Перегородка може збільшити швидкість рідини в корпусі, змушуючи рідину проходити крізь пучок труб кілька разів на певній відстані та посилюючи турбулентність рідини. Теплообмінні труби можуть бути розташовані у вигляді рівностороннього трикутника або квадрата на пластині труб. Розташування рівностороннього трикутника є відносно компактним, рідина поза трубою має високий ступінь турбулентності, а коефіцієнт теплопередачі великий; квадратна конструкція зручна для очищення поза трубкою та підходить для рідин, які легко утворюють накип.

Компоненти продукту

1. Трубна решетка: критичний{1}}компонент, що тримає тиск, який фіксує пучок труб і відокремлює бік труби від боку оболонки.

2. Перегородки: Направляйте рідину-з боку оболонки, щоб неодноразово збоку очищати пучок труб, підвищуючи турбулентність, підвищуючи ефективність теплопередачі та підтримуючи пучок труб для запобігання вібрації.

3. Кінцеві кришки/трубні коробки: розподіляють рідину зі сторони труб-. Їх можна знімати для перевірки та очищення.

4. Компенсатори: (для фіксованих типів трубної решетки) Використовуються для компенсації різниці в тепловому розширенні між трубним пучком і оболонкою через коливання температури.

Особливість

1. Структурний дизайн:

Основна конструкція кожухотрубних теплообмінників складається з циліндричної оболонки та внутрішнього набору паралельних труб. Через ці труби течуть рідини, обмінюючись теплом між рідинами.

2. Висока ефективність:

Цей теплообмінник має велику площу теплообміну, що забезпечує високоефективний теплообмін і підходить для умов високої-температури та високого{1}}тиску.

3. Широка застосовність:

Він може використовуватися в різних галузях промисловості, таких як хімічна, нафтова, фармацевтична та харчова промисловість, і підходить для роботи з різними середовищами, включаючи гази, рідини та пару.

4. Стійкість до корозії:

Залежно від робочого середовища та властивостей середовища, теплообмінник може бути виготовлений з різних матеріалів, таких як нержавіюча сталь і титанові сплави, для покращення корозійної стійкості та терміну служби.

5. Легке обслуговування:

Трубопровід можна розібрати окремо для легкого очищення та обслуговування, забезпечуючи -тривалу ефективну роботу обладнання.

Сфери застосування

1. Хімічна промисловість: використовується для охолодження та нагріву реактора.

2. Переробка нафти: відіграє вирішальну роль у процесі теплообміну фракцій сирої нафти.

3. Енергетика: використовується для систем охолодження води та керування температурою генератора.

4. Їжа та напої: використовується для рекуперації тепла та охолодження продуктів у молочному та пивоварному виробництві.

Міркування щодо вибору
Вибираючи кожухотрубні теплообмінники, необхідно враховувати наступні фактори:

1. Властивості рідини: знайте температуру, тиск, корозійну активність та інші характеристики рідини.

2. Ефективність теплообміну: виберіть відповідний розмір і конфігурацію теплообмінника відповідно до вимог процесу.

3. Місце встановлення: переконайтеся, що обладнання можна встановити та обслуговувати у визначеному місці.

4. Вартість: враховуйте як початкові інвестиції, так і-довгострокові витрати на експлуатацію та технічне обслуговування.

Точки технічного обслуговування

1. Регулярно перевіряйте ущільнювачі та пучки труб на наявність корозії.

2. Контролюйте параметри температури та тиску та оцінюйте погіршення продуктивності.

3. Видаліть накип за допомогою хімічного очищення або-струменя води під високим тиском.

4. Для знімних конструкцій виконайте заплановані перевірки-витягування пучка труб.

Наша перевага

1. Послуга з налаштування продукту посудини під тиском

2. Виробник посудини під тиском, система управління якістю ISO9001

3. Знайомство з іноземними специфікаціями посудин високого тиску, з американським ASME, EU PED дизайном посудин високого тиску та кваліфікацією виробництва, японським JIS, малайзійськими суднами DOSH, успішно доставленими

4. Досвід роботи професійних зовнішньоекономічних експортних проектів
